在日常的廢氣處理案例中，我們接觸到較多的廢氣設備可能就是噴淋塔。噴淋塔無論是在酸堿廢氣處理和有機廢氣處理中都占據重要的位置，其廣泛應用于處理酸堿廢氣及易溶于水活有機溶劑的廢氣等，應用行業有：鋰電行業、精細化工行業，太陽能光伏材料廢氣等眾多行業領域。

我司專業從事環保行業十余年，尤對各種塔器設計及實際應用積累了豐富寶貴經驗，在此分享，有設計錯誤地方請指正。共同為環保綠增綠，為中國藍添藍。

一、噴淋塔的一般構造

噴淋塔可用于氣體吸收等，噴淋塔主要構件為：進口流體分布器、填料壓板或床層限制板、填料、填料支撐、液體收集器，液體再分布器等。

二、噴淋塔的設計步驟

1、首先確定氣體種類、原始濃度及氣量，設備占地面積及承重等硬性參數。

2、設計選型

1）確定廢氣性質：

首先需確定廢氣物理性質：比如溫度、濕度、廢氣排放zui大量，同時參考廢氣化學性質比如是否具有腐蝕性、在洗滌過程中是否發生相互反應，氣體本身或反應生成物是否具有粘性、顆粒物生成，根據廢氣性質選擇塔體及內部構件材質，如溫度比較高，需選用304L/316L等本體材質，如具有特殊腐蝕性需根據特性選擇2205、2507及鈦材材質。如溫度小于80℃，可選用FRP玻璃鋼、PP及PPH等價格相對較低材質。如廢氣本身或者洗滌過程中容易含有F、Cl等腐蝕性較高離子，建議為PP及PPH等材質。

2）根據物性初設階段

 ①根據所在地方區域確定是否有地方排放標準，如有地標，則排放總量或單一組分排放需執行地方標準（地標是地方環保廳根據當?shù)禺a(chǎn)業集群、當?shù)亟?jīng)濟水平、工業布局、人口密集程度及地形地貌等綜合參數確定的地方性排放標準。一般地標要比國標排放量低，但單一成分排放地標可能沒有那么全面，比如精細化工行業排放標準不僅對NMHC總量有要求，某單一成分比如乙酸乙酯、苯類、丙酮等排放也有標準，則需要參考國家排放標準），同時參考對標國家排放標準，以zui低的為準。如沒有地方標準則以國家排放標準執行。

②、確定好排放標準后，根據風量以及排放標準，確定塔徑及內部填料布局等，通常有多種填料可供選擇，常用填料大致可分兩類：一種是散堆填料，比如常用填料鞍型填料、馬鞍環、IMTP、PALL、CMR、TELLERETTE花環等散隊填料，一般用于吸收及除塵，一類為規整填料：板波紋填料、網波紋填料、Mellapak、Rombopak、Intalox等，此類一般用于精餾和化工吸收使用。根據材料性質又可分為三類：金屬、陶瓷及塑料材質，故根據廢氣特性和排放標準確定各類的填料的使用，以便選擇較理想的填料。

③、確定好本體材質及塔內件，則需根據廢氣性質及填料性質設計制造塔器。主要設計參數：液泛速度及空塔氣速計算、填料塔塔徑計算、填充層高度計算、填充層及除霧段壓損計算、噴淋密度計算、管道直徑及壓損計算、配套風機及水泵選型。再嚴謹一點的做法是對于每一步的計算都需從新驗證及考量。

液泛速率及空塔氣速計算：不同填料性質有不同的液泛氣速氣速。根據液泛氣速計算載點氣速及空塔氣速，不良的空塔氣速可能使填料性能下降50-70%。一般個人習慣使用Eckert壓降通用關聯圖計算，使用Bain-Hougen公式來驗算兩種計算方式差距。

填料塔塔徑計算：根據以上空塔氣速計算空塔直徑，根據直徑取整再去驗算實際空塔氣速，比如計算空塔直徑2340mm，可取整塔徑2400mm，驗算實際空塔氣速也有變化。

填充層高度：根據廢氣性質、填料性質及吸收液飽和情況來計算填充層高度，常規一般使用HTU來計算傳質單元總高度。

填充層及除霧段壓損計算：根據填料層高度及填料特性計算填充層壓損，如噴淋密度計算準確的話，填充層高度與噴淋密度關系不大，因此考慮氣速即可。常規一般使用Eckert壓降通用關聯圖計算壓降，同時使用伯努利方程進行驗算。除霧段壓損根據除霧要求來計算壓損，常規雙鉤折流板壓損較低，絲網除霧器壓損較高但除霧效果好，也可組合使用，不同厚度壓損也同樣不一樣，常規150mm聚丙烯絲網除霧，在允許除霧zui大氣速UMAX80%以下，一般絲網阻力在150-250pa之間。

噴淋密度計算：根據塔徑及填料物理特性確定濕潤速率，然后根據zui小噴淋密度，同時參考?xì)庖号浔葋碛?jì)算噴淋密度。

管道直徑及壓損計算：管道直徑一般為根據廢氣粘性及特性，同時參考靜電及管道本身材質強度即可計算，常規一般為：8-13m/s。都有通用常規軟件進行計算。

配套風機及水泵選型：一般都為外購產品，一般建議咨詢生產廠商，如固定使用某品牌，可根據某品牌風機或水泵選型曲線確定選型。一般整套系統共兩類動力設備，風機和水泵，因此在選型時尤其看重。比如風機風量一般建議選擇定風量定風壓風機，盡量避免選用風量風壓為區間的風機，風量的實際大小與塔空塔氣速等息息相關。水泵一般根據塔徑大小和高度選擇不同揚程水泵，水泵揚程及出水量與塔器處理效果相互關聯，比如揚程小噴嘴壓力不夠，容易漂水，形成不了實心噴淋效果，水量小容易氣液分流，塔器處理效率會降低60-80%。

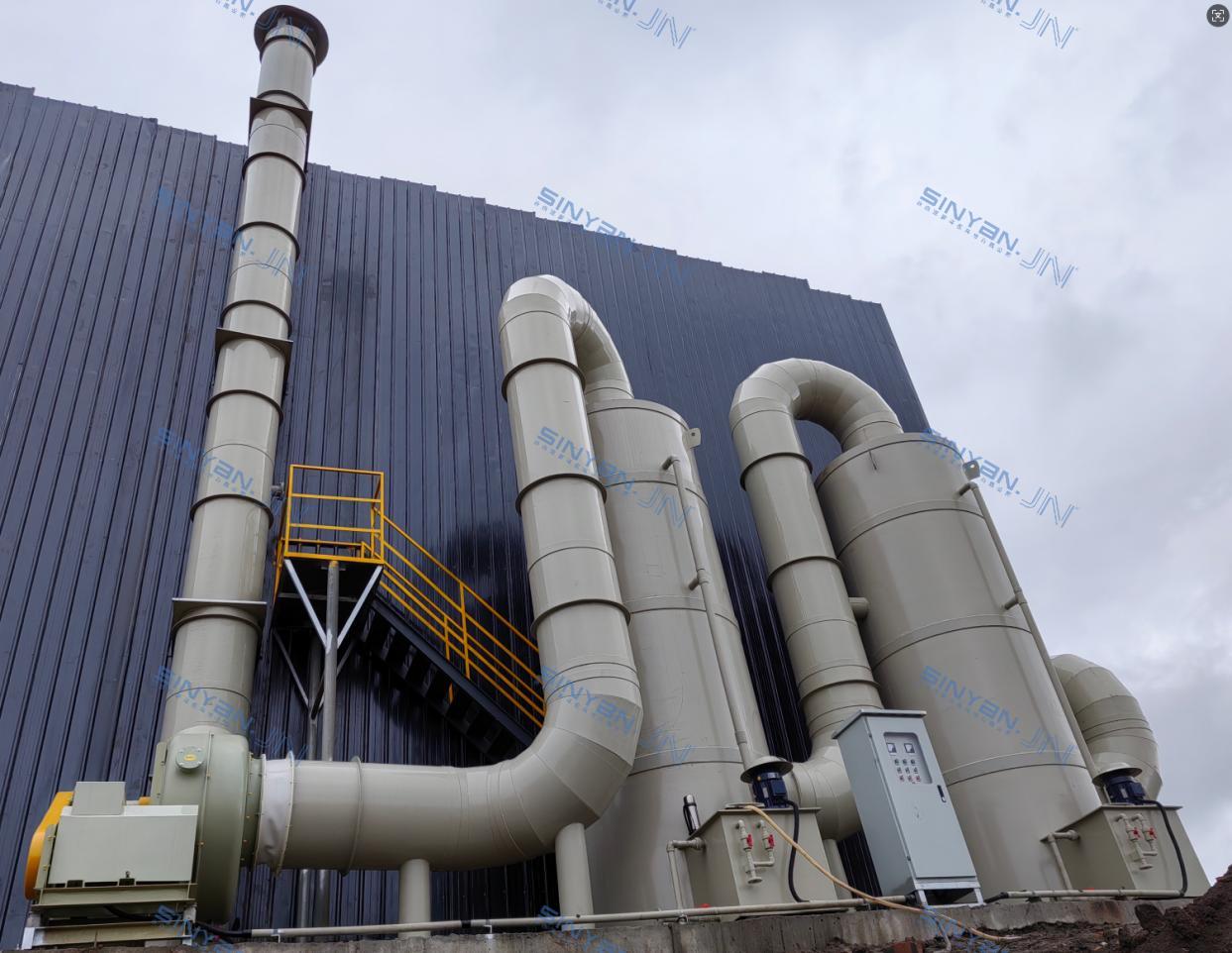

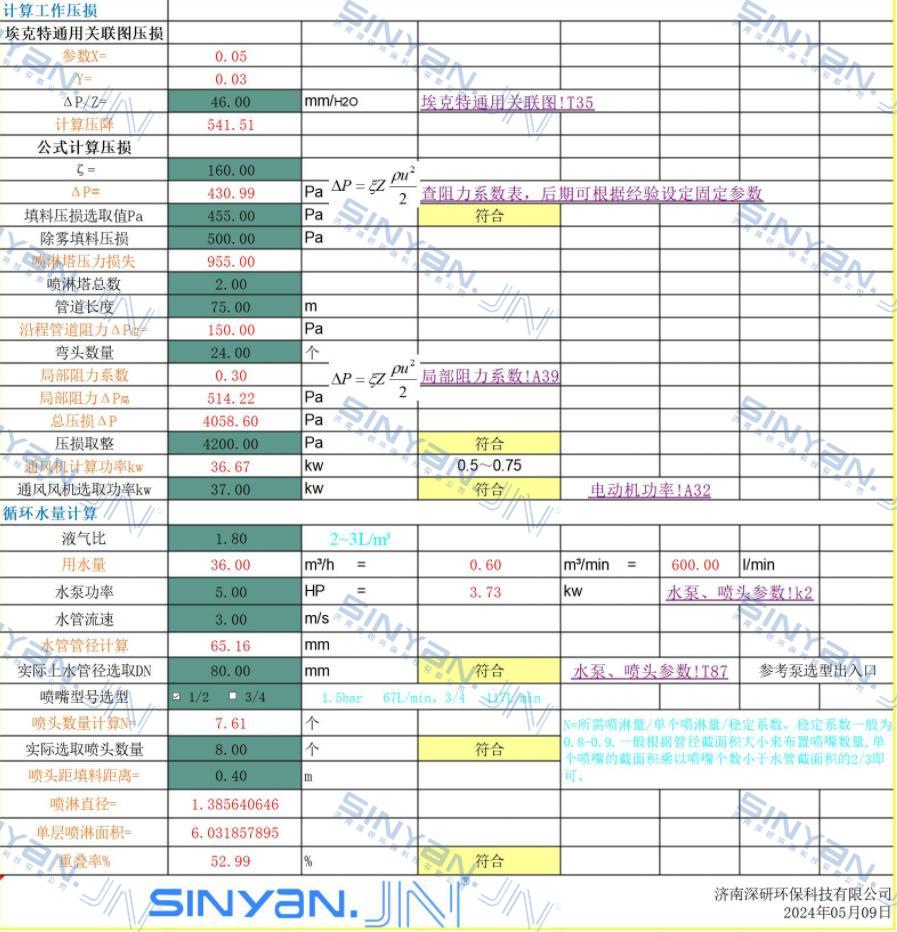

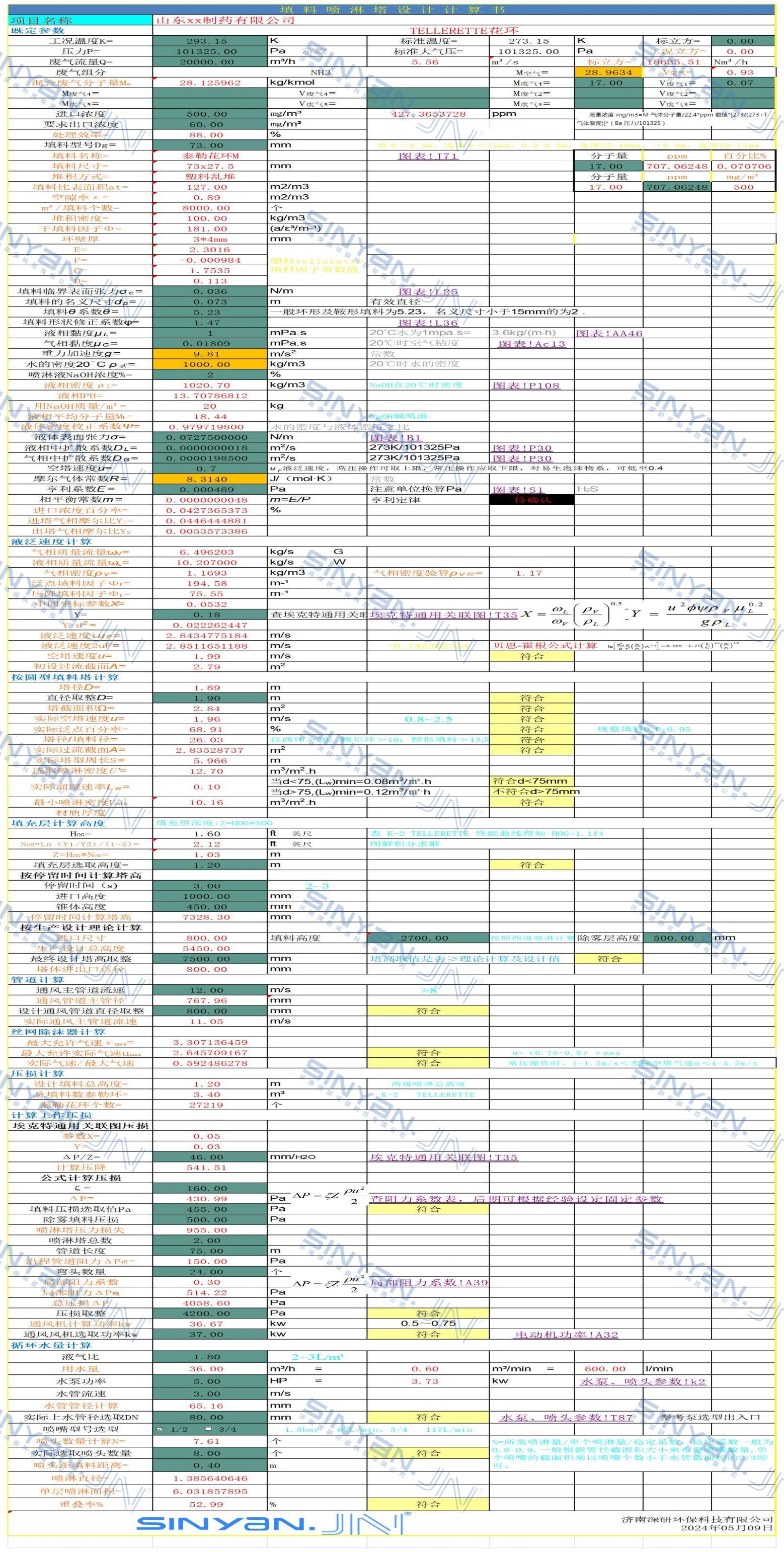

三、我司塔器計算過程示例（tellerette花環計算書）
