二氯甲烷回收處理工藝由4個主要工藝步驟組成：吸附、蒸汽脫附、干燥降溫及計量回收。

（1）吸附（zhuanli技術：循環吸附）

從冷凝系統出來的廢氣進入吸附器，在范德華力的作用下，有機物被吸附到吸附材的微孔之中，吸附材吸附飽和后進行再生。采用1臺活性炭纖維吸附器進行吸附，1 臺活性炭纖維吸附器進行二級吸附，1臺活性炭纖維吸附器進行三級吸附，1臺活性炭纖維吸附器進行脫附再生；每臺吸附器中設置4芯活性炭纖維，尾氣進入吸附器均勻通過碳纖維床層，保證吸附效果。

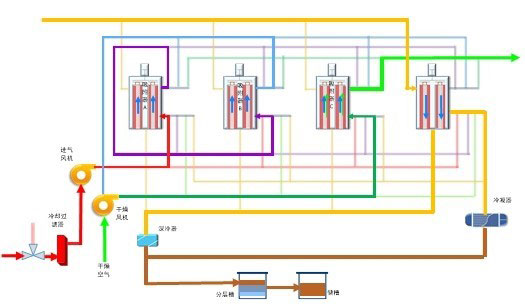

活性炭纖維吸附工藝流程示意圖

由于廢氣濃度較高，因此在進入吸附時，采用體外循環吸附技術，循環管路對高濃度進氣進行緩沖調節，使吸附裝置的吸附尾氣濃度降低，針對該廢氣工況下中高濃度的特點，設計低能耗和操作簡便的工藝流程，選擇體外循環吸附，可以及時將吸附床層上的吸附熱移除。

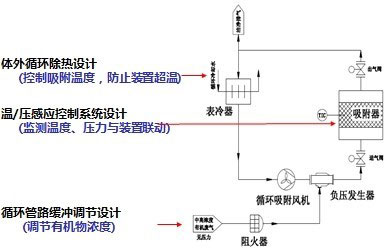

循環吸附技術示意圖

廢氣經吸附后進行潔凈排氣，吸附器由自動控制系統控制，自動切換交替進行三級吸附、二級吸附、吸附、再生（脫附、降溫干燥）過程，從而保證了吸附系統的連續運行和連續處理能力。

二氯甲烷回收工藝描述

利用高性能的第三代活性炭材料活性炭纖維（ACF－active carbon filbre）作為吸附材料，SUS304不銹鋼作為吸附容器，PLC控制的自動運行的一種高回收效率的有機溶劑回收設備. 結構緊湊、運行費用的低、 吸附效率高、回收溶劑品質高

作為吸附劑的活性炭材料，巨大的比表面積是因?yàn)槠溆胸S富的孔道結構。而影響吸附容量和吸附速度的主要取決于微孔的數量和位置。纖維活性炭豐富的位于纖維表面的微孔，使其比顆?；钚蕴浚瑹o論從吸附速度和容量上都有很大的優勢

蜂窩活性炭與普通活性炭材料的比較

吸附材料 活性碳纖維 活性炭顆粒 備注

較高吸附率% 99.9% 88% ACF的比表面積是GAC的幾到十幾倍

環保達標 可以 難 即便多級活性炭顆粒也難實現達標排放

初期投資 中高 中 設備的主要投資是吸附劑的投資

設備壓力等級 常壓 壓力容器 活性炭顆粒須在較高的壓力下工作

吸附劑更換周期 1-3年 0.5-1年 活性炭在更換時產生二次污染

自動化程度 全自動 手動 ACF系統可以通過PLC來控制

運行成本 低 高 解吸使用的蒸汽少，干燥時間短

適用物質

● 烴類：苯、甲苯、二甲苯、n-乙烷、己烷、庚烷、環己烷等

● 氯烴：三氯乙烯、全氯乙烯、三氯乙烷、二氯甲烷、三氯甲烷、三氯苯、四氯化碳、氟里昂等

● 同類：丙酮、丁酮、甲基異丁酮、環己酮等

● 酯類：醋酸乙酯、醋酸丁酯、油酸乙酯等

● 醇類：甲醇、乙醇、異丙醇、丁醇等

● 其他：丙烯酸、氯乙烯、苯乙烯、四氫呋喃等
